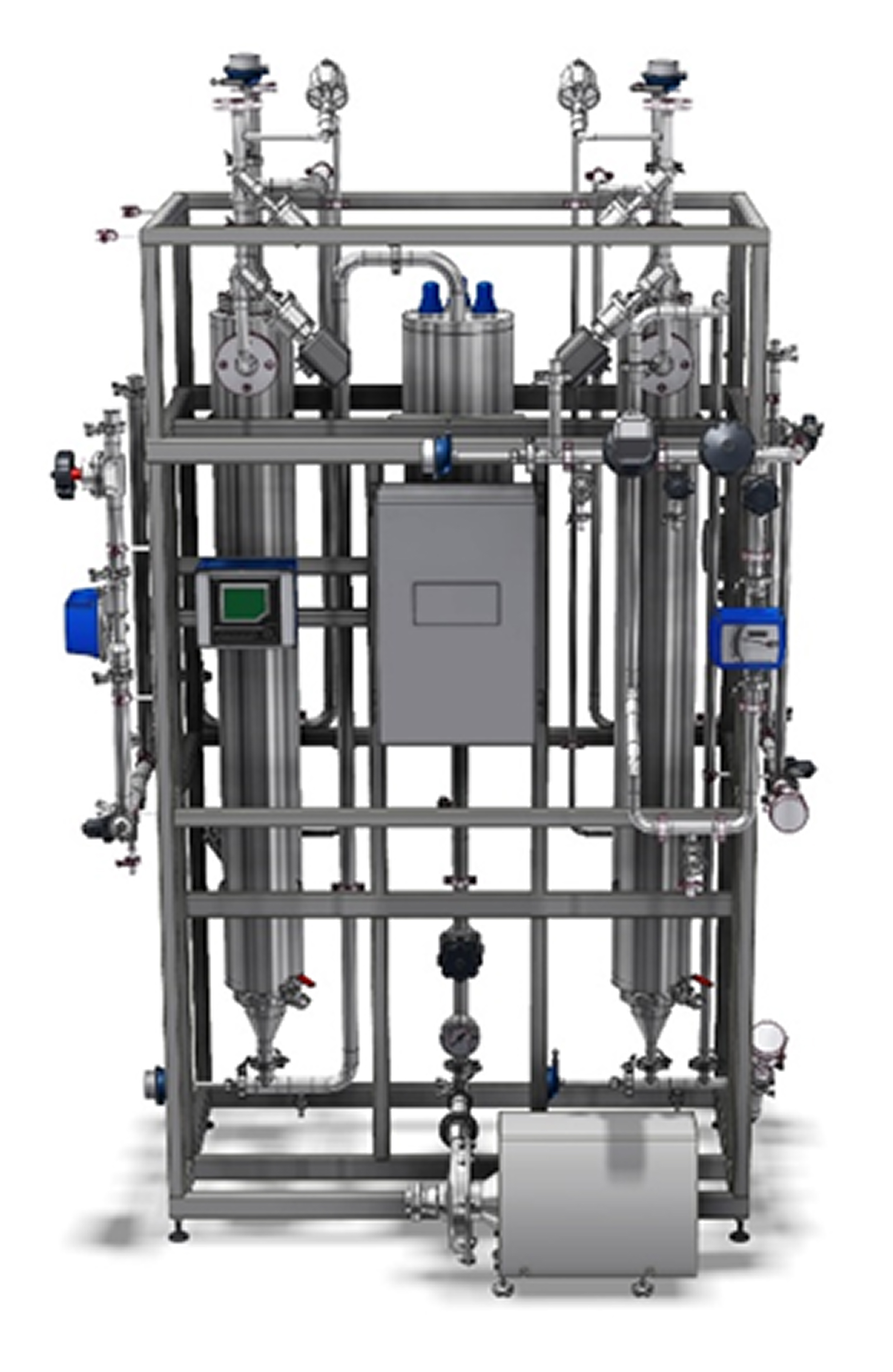

Модуль распределения ВО1.2
Модуль поставляется в виде компактной установки на раме из нержавеющей стали. Все элементы модуля, контактирующие с очищенной водой, выполняются из стали AISI 316L согласно ASME BPE с шероховатостью поверхности бесшовной зоны Ra <0,51 µм, уплотнения PTFE/EPDM.
В состав модуля распределения входит:
В состав модуля распределения входит:
- циркуляционный насос;
- ультрафиолетовый стерилизатор;
- кожухотрубный теплообменник;
- измерительные приборы и запорная арматура.
Циркуляционный насос
Для непрерывной циркуляции воды в системе предусмотрен циркуляционный насос.
Насос представляет собой вертикальный многоступенчатый центробежный насос высокого давления.
Насос обеспечивает скорость потока воды на всех участках петли не менее 1,5 м/с, а в момент максимального потребления возможно падение - до 0,9 м/с. Насос обладает полной опорожняемостью. Управление происходит при помощи частотного преобразователя
Материал: AISI316L.
Насос представляет собой вертикальный многоступенчатый центробежный насос высокого давления.
Насос обеспечивает скорость потока воды на всех участках петли не менее 1,5 м/с, а в момент максимального потребления возможно падение - до 0,9 м/с. Насос обладает полной опорожняемостью. Управление происходит при помощи частотного преобразователя
Материал: AISI316L.

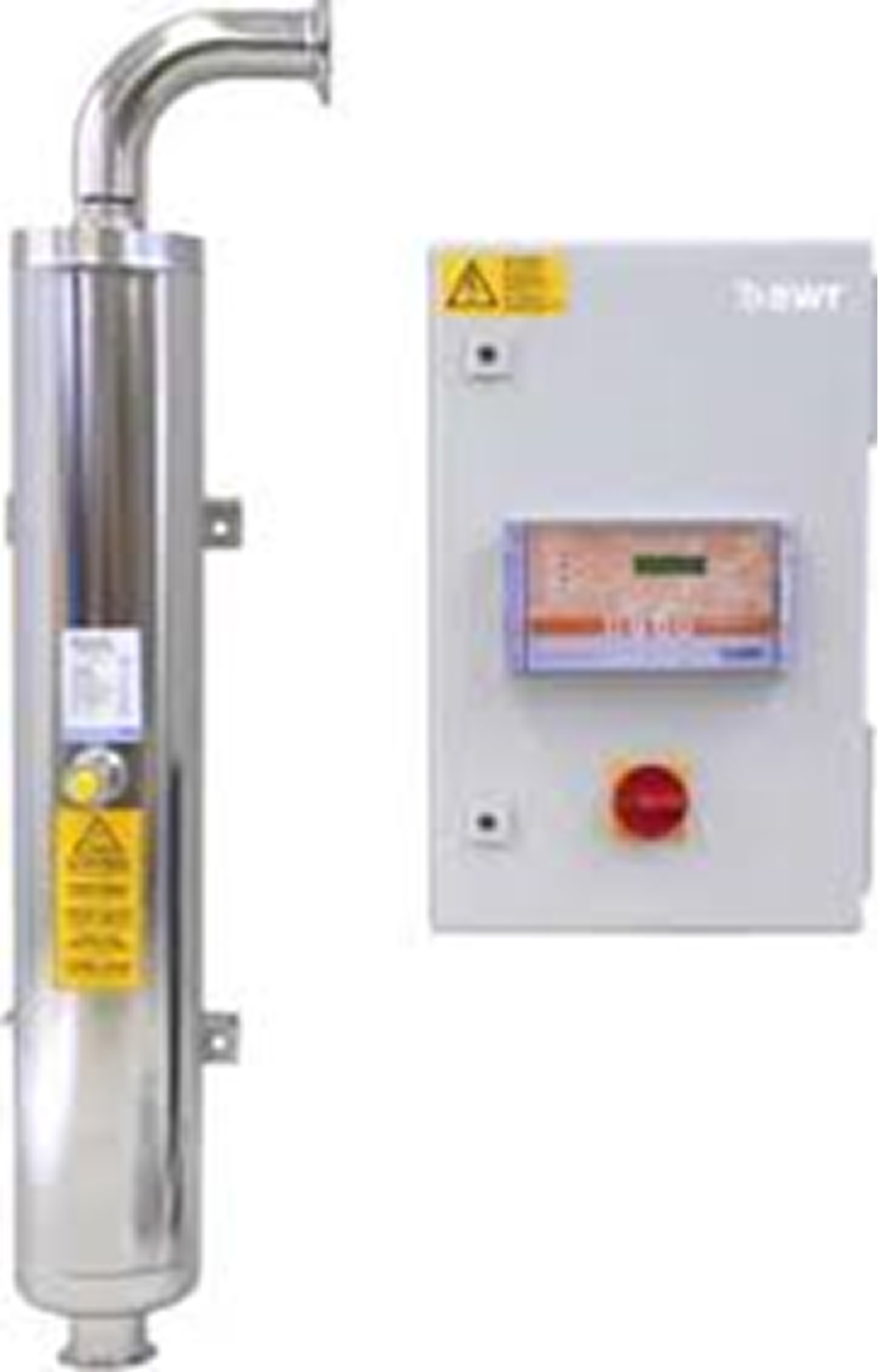

Ультрафиолетовый стерилизатор
Для минимизации возможности развития бактериальной флоры в петлях очищенной воды устанавливается ультрафиолетовая лампа типа Bewades P в фармацевтическом исполнении.
Корпус лампы Bewades P выполнен из стали AISI 316L. Пульт управления информирует о количестве часов работы лампы, количестве включений, а также о степени интенсивности облучения.
Корпус лампы Bewades P выполнен из стали AISI 316L. Пульт управления информирует о количестве часов работы лампы, количестве включений, а также о степени интенсивности облучения.
Система распределения ВО
Распределительный контур выполняется из стальных труб, материал - нержавеющая сталь марки AISI 316L согласно стандарту ASME BPE, с шероховатостью внутренней поверхности бесшовной зоны Ra <0,51 µм, уплотнения PTFE/EPDM.
Трубопровод выполнен с уклоном минимум 0,5% так, чтобы всю систему можно было опорожнить и не возникало застоя воды в трубопроводе.
Трубопровод выполнен с уклоном минимум 0,5% так, чтобы всю систему можно было опорожнить и не возникало застоя воды в трубопроводе.
Крепление трубопроводов над подвесным потолком осуществляется на подвесах и кронштейнах, материал – оцинкованная сталь. В чистых помещениях трубопроводы ВО прикреплены к перегородкам и стенам с помощью держателей из нержавеющей стали марки AISI 304. Для прохода чистых помещений предусмотрены проходные декоративные шайбы и гильзы.
Трубопровод предусмотрен с тепловой изоляцией из минеральной ваты, покрытой алюминиевой пленкой. На местах отбора в чистых зонах изоляция будет защищена при помощи нержавеющей трубы из материала AISI 304.
Трубопровод предусмотрен с тепловой изоляцией из минеральной ваты, покрытой алюминиевой пленкой. На местах отбора в чистых зонах изоляция будет защищена при помощи нержавеющей трубы из материала AISI 304.

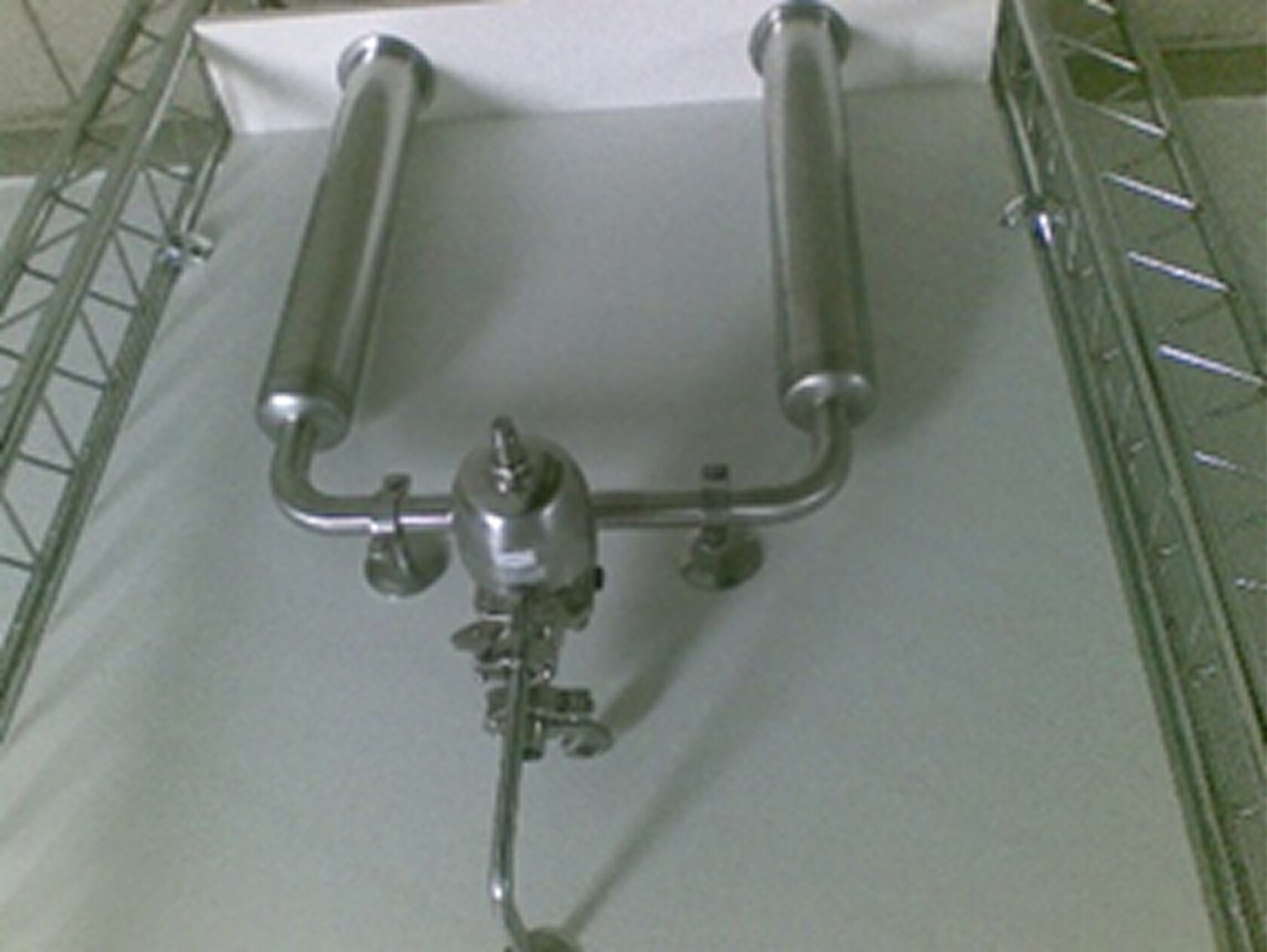

Точки отбора выполнены в виде мембранных клапанов с пневматическим либо ручным управлением, прокладки EPDM/PTFE.
Клапаны привариваются к коротким тройникам с соблюдением расстояния 3D от нижнего края.
Клапаны привариваются к коротким тройникам с соблюдением расстояния 3D от нижнего края.

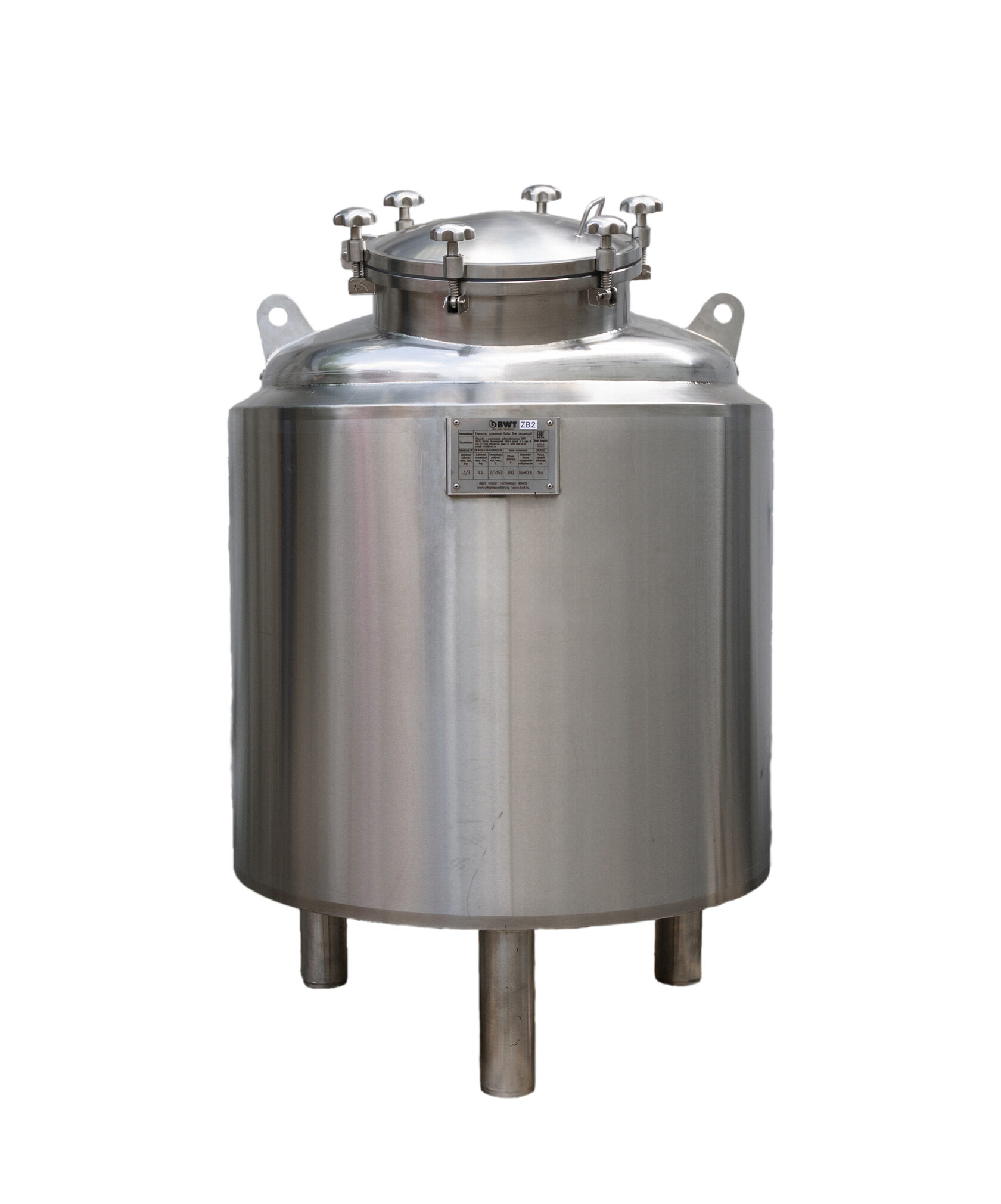

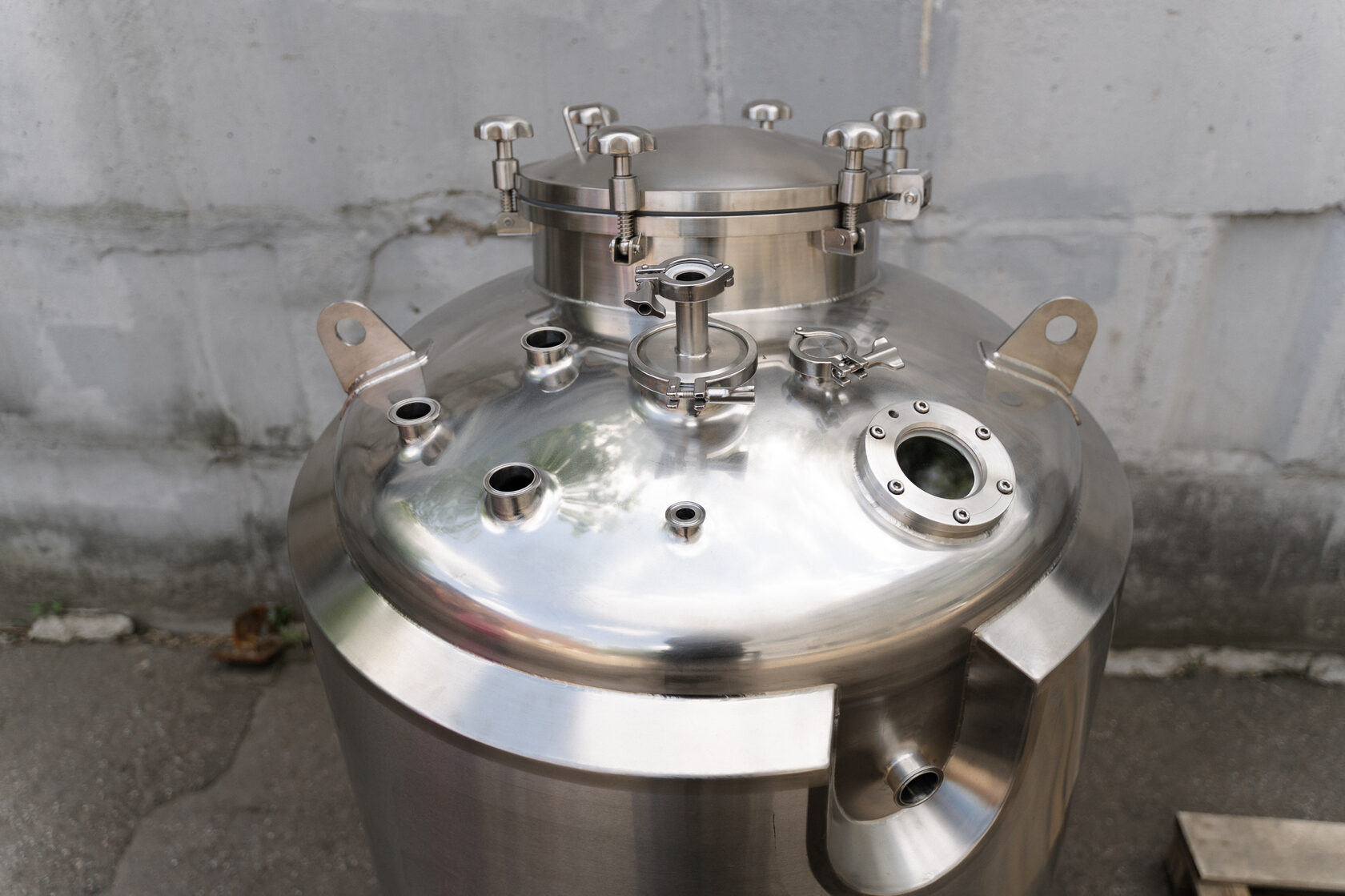

Ёмкость хранения ВО
Все элементы ёмкости и её оснащения, контактирующие с ВО, выполняются из стали AISI 316L с шероховатостью поверхности бесшовной зоны Ra <0,8 µм, уплотнения PTFE/EPDM, teflon.
Ёмкость хранения ВО обладает полной опорожняемстью.
Ёмкость комплектуется всеми необходимыми приборами и датчиками, обеспечивающими надежную и бесперебойную работу системы.
Ёмкость оснащается следующим оборудованием:
Ёмкость хранения ВО обладает полной опорожняемстью.
Ёмкость комплектуется всеми необходимыми приборами и датчиками, обеспечивающими надежную и бесперебойную работу системы.
Ёмкость оснащается следующим оборудованием:
- датчик уровня;
- вибрационные датчики предельного уровня;
- дыхательный фильтр 0.2 мкм с греющей рубашкой;
- предохранительный клапан;
- спрейболы, обеспечивающие омывание всей поверхности ёмкости.
